A

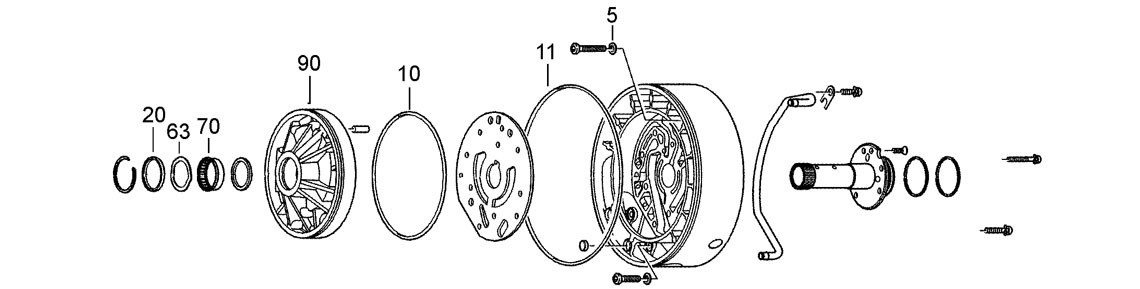

Front Pump
70
90
63
11
20
10
5
B

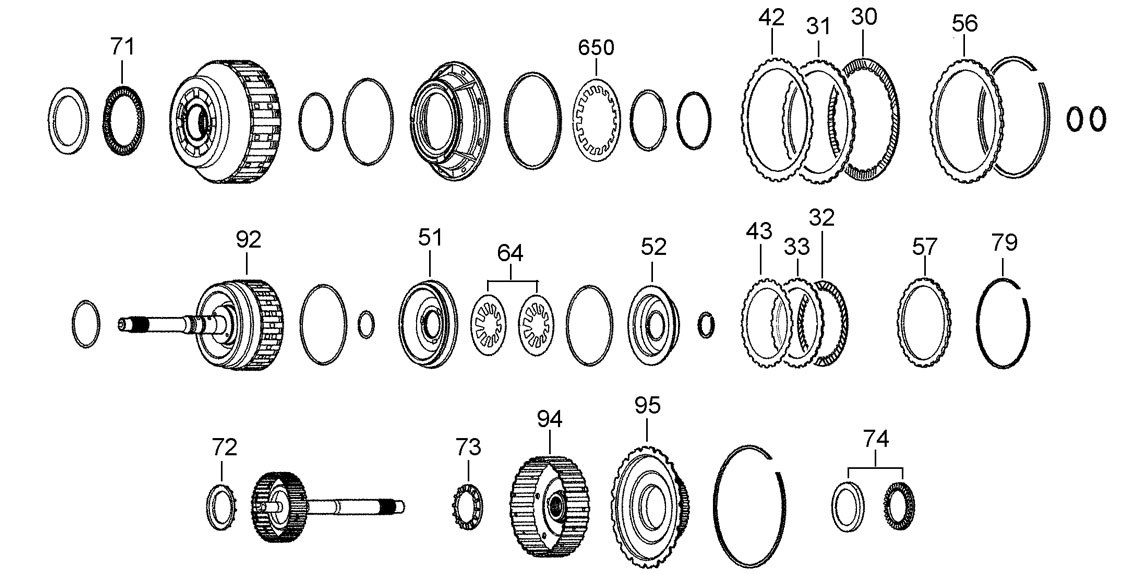

A & B Clutches
71
79
74
42
64
31
94
650
92
51
72
73
95
52
43
33
32
30
56
57
C

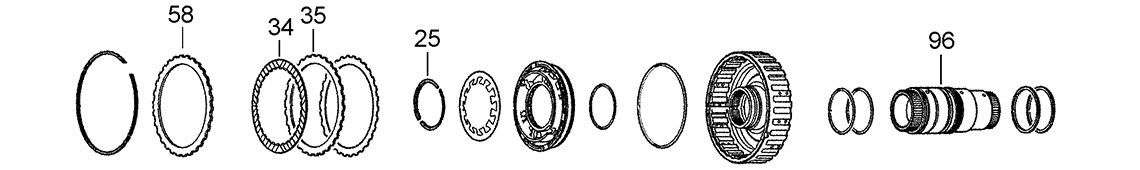

C Clutch
96
58
34
35
25
D

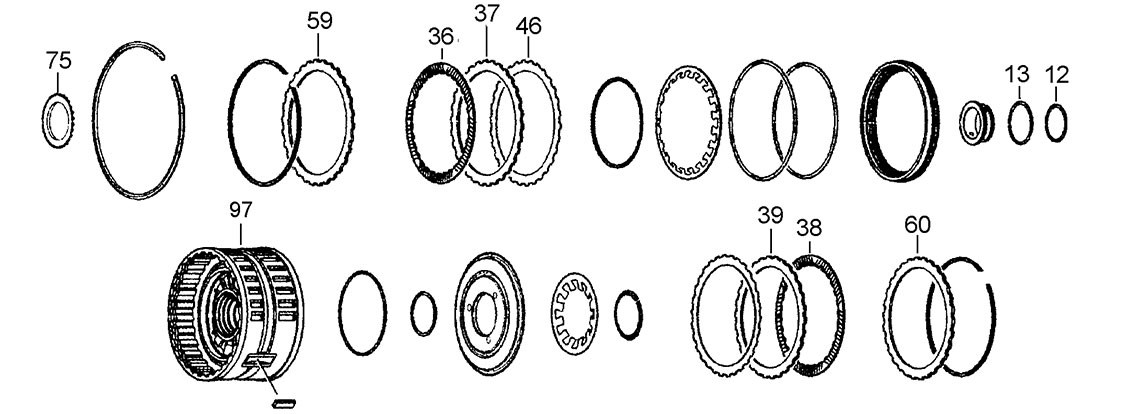

D & E Brakes
46
39
60
38
97
75
59
36
37
13
12
E

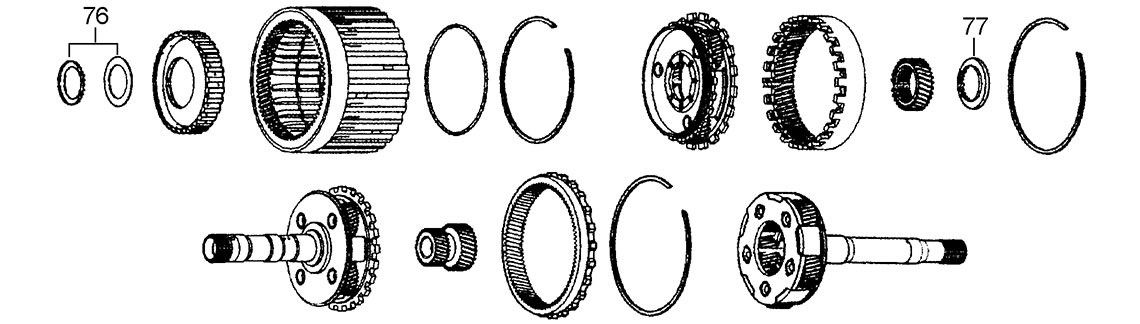

Planetary Assemblies
77
76
F

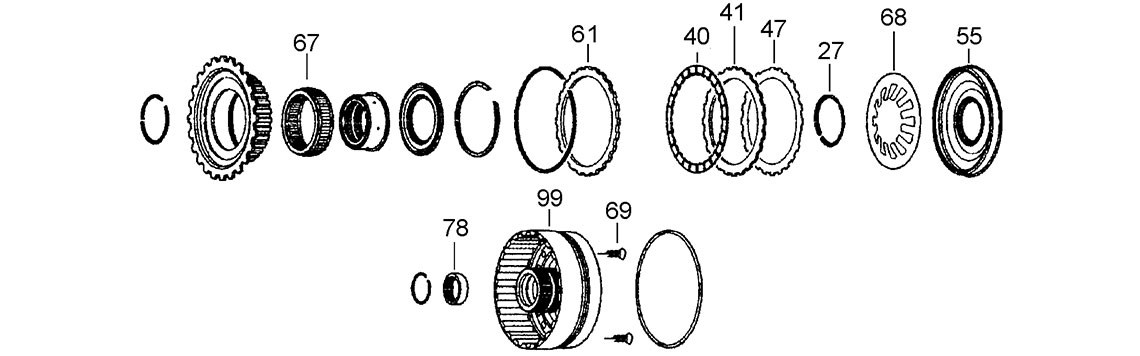

F Brake
78
41
40
68
99
27
67
47
69
61
55

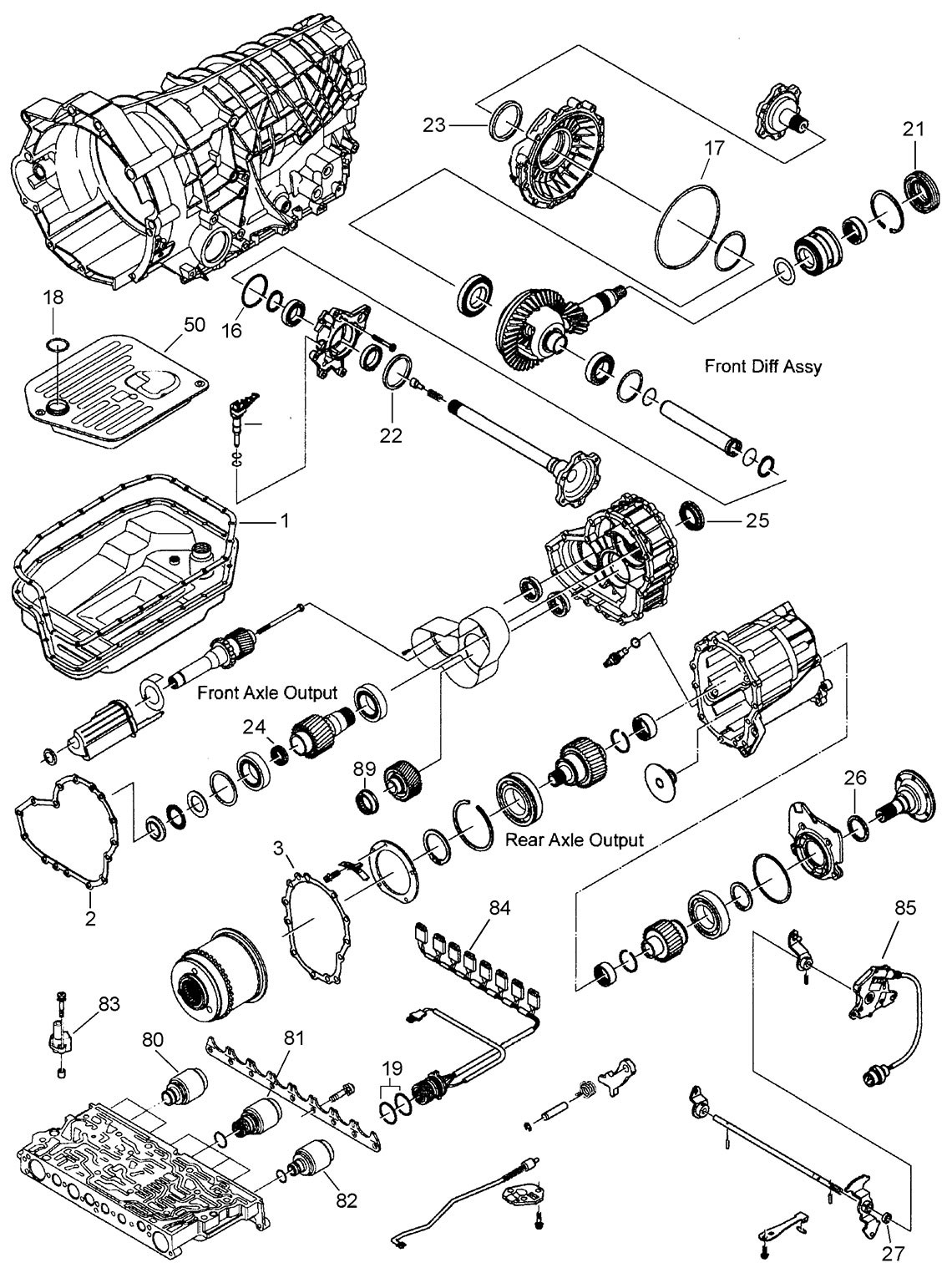

G
21
26
27
82
22
84
89
2
3
80
83
81
18
17
19
16
1
85
24
50
25
23
overhaul kits
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 96002K | Overhaul Kit 5HP24A | 96-ON | 1 | |
Kit | 96002KP | Overhaul Kit 5HP24A | Precision | 96-ON | Alt |
gaskets
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
1G | 96102 | Pan Gasket | 96-ON | 1 | |
1G | 96102H | Pan Gasket OEM | 96-ON | Alt | |
2G | 96114 | Transfer to Main Case Gasket | 96-ON | 1 | |
3G | 95114 | Rear to Front Transfer Gasekt | 96-ON | 1 | |
5A | 95101 | Pump Bolt Sealing Washer | 96-ON | 8 | |
5A | 95101-13 | Pump Bolt Sealing Washer, Pack of 13 | 96-ON | 1 | |
NI | 96110 | Stator to Case Gasket | 96-ON | 1 | |
NI | 96110A | Stator to Case Gasket | 96-ON | 1 | |
NI | 96120 | Valve Body Gasket | 96-ON | 1 |
rubber components
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 96165K | A Clutch Repair Kit | 96-ON | 1 | |
10A | 95160 | Pump O Ring | 96-ON | 1 | |
11A | 95164 | Stator to Case O Ring | 96-ON | 1 | |
12D | 96172 | Centre Support Bush O Ring Small | 97-ON | 1 | |
13D | 96174 | Centre Support Bush O Ring Large | 97-ON | 1 | |
16G | 95190 | Front Differential Cover O Ring | 96-ON | 1 | |
17G | 95186 | Speedo Drive Housing to Case O Ring | 96-ON | 1 | |
18G | 97165 | Filter O Ring | 96-ON | 1 | |
19G | 94190 | Case Connector O Ring | 96-ON | 2 | |
NI | 95182 | Valve Body Seals | 96-ON | 2 |
seals
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
20A | 93200 | Pump Body Seal | 39 ID x 52.3 OD x 6.80mm | 96-ON | 1 |
21G | 95226 | Rear Pinion Seal | 37.5 ID x 88 OD x 16.00mm | 96-ON | 1 |
22G | 95212 | Axle Seal Lefthand | 60 ID x 80.4 OD x 7.40mm | 96-ON | 1 |
23G | 95214 | Axle Seal Righthand | 75 ID x 90 OD x 8.00mm | 96-ON | 1 |
24G | 95222 | Front Tranfer Pinion Seal | 29.3 ID x 38.5 OD x 11.50mm | 96-ON | 1 |
25G | 95224 | Transfer Gear Housing Output Seal | 47 ID x 67 OD x 12.00mm | 96-ON | 1 |
26G | 95218 | Rear Output Seal | 40 ID x 52.4 OD x 6.90mm | 96-ON | 1 |
27G | 93202 | Selector Shaft Seal | 10 ID x 18 OD x 5.00mm | 96-ON | 1 |
friction plates
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
30B | 96310 | B Clutch | 178.4 ODx 1.55mm x 30T | 96-ON | 6 |
30B | 96310A | B Clutch Aftermarket | 178.4 ODx 1.55mm x 30T | 96-ON | AR |
30B | 96312 | B Clutch | 178.4 OD x 1.55mm x 30T | 96-ON | 6 |
32B | 96318 | A Clutch | 128 OD x 1.55mm x 40T | 96-ON | 6 |
32B | 96320 | A Clutch | 128 OD x 1.55mm x 40T | 96-ON | 6 |
34C | 96318 | C Clutch | 128 OD x 1.55mm x 40T | 96-ON | 4 |
34C | 96320 | C Clutch | 128 OD x 1.55mm x 40T | 96-ON | 4 |
36D | 96310 | D Brake | 178.4 ODx 1.55mm x 30T | 96-ON | 3-4 |
36D | 96310A | D Brake Aftermarket | 178.4 ODx 1.55mm x 30T | 96-ON | AR |
36D | 96312 | D Brake | 178.4 OD x 1.55mm x 30T | 96-ON | 3-4 |
38D | 96310 | E Brake | 178.4 ODx 1.55mm x 30T | 96-ON | 4-5 |
38D | 96310A | E Brake Aftermarket | 178.4 ODx 1.55mm x 30T | 96-ON | AR |
38D | 96312 | E Brake | 178.4 OD x 1.55mm x 30T | 96-ON | 4-5 |
40F | 96322 | F Brake | 142.9 OD x 1.55mm x 30T | 96-ON | 6 |
40F | 96324 | F Brake | 142.9 OD x 1.55mm x 30T | 96-ON | 6 |
steel & pressure plates
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
31B | 96360 | B Clutch | 154.9 ID x 3.00mm x 30T | 96-ON | 6 |
33B | 96366 | A Clutch | 106.9 ID x 3.00mm x 24T | 96-ON | 6 |
33B | 96368 | A Clutch | 106.9 ID x 2.10mm x 24T | 96-ON | 6 |
35C | 96366 | C Clutch | 106.9 ID x 3.00mm x 24T | 96-ON | 4 |
35C | 96368 | C Clutch | 106.9 ID x 2.10mm x 24T | 96-ON | 4 |
37D | 96360 | D Brake | 154.9 ID x 3.00mm x 30T | 96-ON | 3-4 |
39D | 96360 | E Brake | 154.9 ID x 3.00mm x 30T | 96-ON | 4-5 |
41F | 97362 | F Brake | 119 ID x 1.80mm x 24T | 96-ON | 6 |
43B | 99671 | A Clutch Waved Steel | 96-ON | 1 | |
47F | 97364 | F Brake Waved Steel | 119 ID x 0.72mm x 24T Waved | 96-ON | 1 |
56B | 96360B | B Clutch Pressure Plate | 154.9 ID x 3.90mm x 30T | 96-ON | 1 |
57B | 96392 | A Clutch Pressure Plate | 106.9 ID x 5.90mm x 24T | 96-ON | 1 |
58C | 96394 | C Clutch Pressure Plate | 106.9 ID x 4.50mm x 24T | 96-ON | 1 |
59D | 96360B | D Brake Pressure Plate | 154.9 ID x 3.90mm x 30T | 96-ON | 1 |
60D | 96360B | E Brake Pressure Plate | 154.9 ID x 3.90mm x 30T | 96-ON | 1 |
61F | 96398 | F Brake Pressure Plate | 119 ID x 6.00mm x 24T | 96-ON | 1 |
NI | 96360A | Steel B/D/E Aftermarket | 154.9 ID x 3.00mm x 30T | 96-ON | 5-6 |
thrust washers & bearings
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 96450K | Thrust Washer & Bearing kit Does not Contain Pump Body Bearing or the B Clutch Hub to Intermediate Shaft Bearing 96458 | 96-ON | 1 | |
63A | 96786 | Waved Washer Under Pump Seal | 96-ON | 1 | |
70A | 96410 | Pump Body Needle Bearing | 96-ON | 1 | |
71B | 96454 | Stator to Input Drum Bearing | 58 ID x 75 OD x 3.70mm | 96-ON | 1 |
72B | 96456 | A Drum to Intermediate Shaft Bearing | 21.5 ID x 38 OD x 7.50mm | 96-ON | 1 |
73B | 96458 | B Clutch Hub to Intermediate Shaft Bearing not included im the Bearing kit | 26.5 ID x 44 OD x 7.50mm | 96-ON | 1 |
74B | 96460 | Rear of Input Assembly Bearing Kit | 40 ID x 60 OD x 7.25mm | 96-ON | 1 |
75D | 96462 | D Brake to B Clutch Bearing | 73 Race x 65 OD x 48 ID x 3.50 | 96-ON | 1 |
76E | 96464 | E Brake to Sungear Bearing | 42 ID x 64 OD x 8.00mm | 96-ON | 1 |
77E | 96466 | Sungear to Planet Carrier Bearing | 42 ID x 62.5 OD x 5.00mm | 96-ON | 1 |
78F | 96480 | F Clutch Sleeve Bearing | 96-ON | 1 | |
89G | 96490 | Idler Gear Roller Bearing | 96-ON | 1 | |
NI | 96468 | Bearing Park Lock to End Cover | 96-ON | 1 |
filters
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
50G | 96552 | Filter Codes 1058 020, 003, 004, 006, 007, 008, 009, 010, & 011 | 96-ON | 1 | |
50G | 96554 | Filter Codes 1058 020, 012, 013, 014, 015, 016, 017, 018, 020, 021, 023, 027, 028, 029, 030, 031, 032, 033, 034, 035 | 96-ON | 1 |
filter kits
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 96552K | Filter Kit Codes 1058 020, 003, 004, 006, 007, 008, 009, 010, & 011 | 96-ON | 1 | |
Kit | 96554K | Filter Kit Codes 1058 020, 012, 013, 014, 015, 016, 017, 018, 020, 021, 023, 027, 028, 029, 030, 031, 032, 033, 034, 035 | 96-ON | 1 |
pistons
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
51B | 96572 | A Clutch Piston | 96-ON | 1 | |
52B | 96574 | A Clutch Balance Piston | 96-ON | 1 | |
55F | 97580 | F Brake Piston | 96-ON | 1 |
circlips
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
79B | 96630A | A Clutch Retaining Circlip 1.6mm | 96-ON | 1 | |
79B | 96630B | A Clutch Retaining Circlip 1.8mm | 96-ON | 1 | |
79B | 96630C | A Clutch Retaining Circlip 2.0mm | 96-ON | 1 | |
79B | 96630D | A Clutch Retaining Circlip 3.0mm | 96-ON | 1 |
springs & one way clutches
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
42B | 96362 | B Clutch Waved Steel | 96-ON | 1 | |
42B | 96672 | B Clutch Waved Steel | 96-ON | 1 | |
46D | 96362 | D Brake Waved Steel | 96-ON | 1 | |
46D | 96672 | D Brake Waved Steel | 96-ON | 1 | |
64B | 96652 | A Clutch Diaphragm Spring | 96-ON | 1 | |
67F | 96672 | Low (Rear) Sprag | 96-ON | 1 | |
68F | 97656 | F Clutch Diaphragm Spring | 96-ON | 1 | |
650B | 96650 | B Clutch Diaphragm Spring | 96-ON | 1 |
electrical components
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
80G | 95707 | Shift Solenoid (On-Off) | 96-ON | 3 | |
81G | 92704 | Lock Up Control (PWM) | 97-ON | 1 | |
81G | 92704 | Shift Control Solenoid (PWM) | 97-ON | 3 | |
82G | 95703 | Main Pressure Control (PWM) | 96-ON | 1 | |
83G | 94730 | Speed Sensor (Inductive) | 96-ON | 2 | |
84G | 96722 | Wiring Harness | 96-ON | 1 | |
85G | 95711 | Range Switch | 96-ON | 1 | |
85G | 95711A | Range Switch | 96-ON | Alt | |
85G | 96718 | Range Switch Codes 1058 020 018, 020, 021, 023, 027, 028, 029, 030, 031, 032, 033, 034, 035 | 96-ON | 1 |
sundry parts
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 96670K | End Float Shim Kit | 96-ON | 1 | |
25C | 96784 | C Clutch Retainer | 96-ON | 1 | |
27F | 96784 | F Clutch Retainer | 96-ON | 1 | |
69F | 97760 | F Brake Cylinder to Case Retaining screws | 96-ON | 12 | |
NI | 94780 | Manual Valve | 96-ON | 1 | |
NI | 95770 | Valve Body Rubber Plug | 96-ON | 1 | |
NI | 95772 | Valve Body Accumulator Plug | 96-ON | 1 | |
NI | 95773 | Valve Body Check Valve and Spring White | 96-ON | 1 | |
NI | 95775 | Filler Plug | 96-ON | 1 | |
NI | 96764 | Valve Body Accumulator Piston | 96-ON | 2 | |
NI | 96764 | Valve Body Accumulator Plastic Piston | 96-ON | 2 | |
NI | 96766 | Protective Cap | 96-ON | 2 | |
NI | 96780 | Breather | 96-ON | 1 | |
NI | 96782 | Breather Cap | 96-ON | 1 | |
NI | 97780 | Main Pressure Regulator Valve | 96-ON | 1 |
shift & reprogramme kits
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 96810K | Valve Body Kit | 96-ON | 1 | |
Kit | 96811K | Pressure Regulator Valve Kit TransGo | 96-ON | 1 |
hard parts
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 96998K | Valve Body Pipe Set | 96-ON | 1 | |
90A | 96902 | Pump Body & Gears | 96-ON | 1 | |
92B | 96914 | A Clutch Drum & Shaft | 96-ON | 1 | |
92B | 96914A | A Clutch Drum & Shaft Aftermarket | 96-ON | 1 | |
94B | 96918 | B Clutch Hub | 96-ON | 1 | |
95B | 96920 | C Disc Carrier | 96-ON | 1 | |
96C | 96926 | Sungear Shaft | 96-ON | 1 | |
97D | 96970 | D/E Brake Cylinder (4/5 plate) | 97-ON | 4-5 | |
99F | 96980 | F Brake Cylinder | 96-ON | 1 | |
NI | 96938 | Valve Body Housing (Upper Rear) Fits Codes 1058 020 003, 004, 006, 007, 008, 009, 010 & 011 | 96-ON | 1 | |
NI | 96940 | Valve Body Housing (Upper Rear) Fits Codes 1058 020 012, 013, 014, 015, 016, 018, 020 021, 029, 030, 031, 032 & 033 | 96-ON | 1 | |
NI | 96942 | Valve Body Housing (Upper Rear) Fits Codes 1058 020 017, 023, 027, 028, 034, 035 & 037 | 96-ON | 1 | |
NI | 96946 | Valve Body Housing (Lower Front) Must Also use 97780 Fits Codes 1058 020 003, 004, 006, 007, 008, 009 010, 011, 012, 013, 014, 015, 016, 017, 018, 020, 021, 023, 027, 028, 029, 030, 031, 032, 034 & 035 | 96-ON | 1 |
Transmission Code Required when Ordering
fluids
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
NI | 95999-05 | ZF Lifeguard 5 5 Litre Pack | 96-ON | AR | |
NI | 95999-20 | ZF Lifeguard 5 20 Litre Pack | 96-ON | AR |
