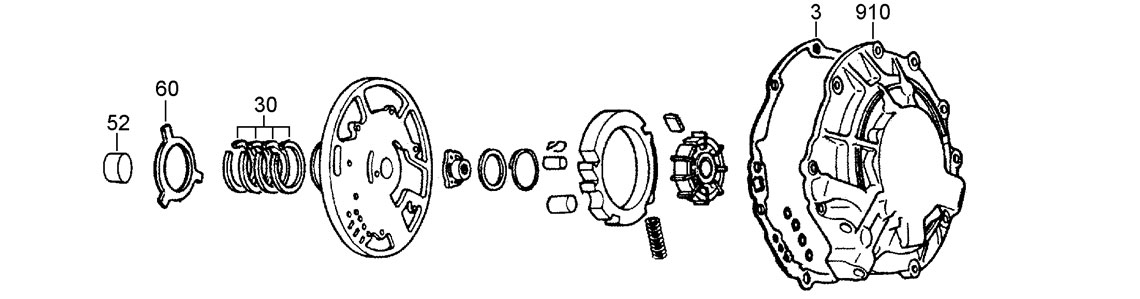

A
Pump
60
910
3
52
30

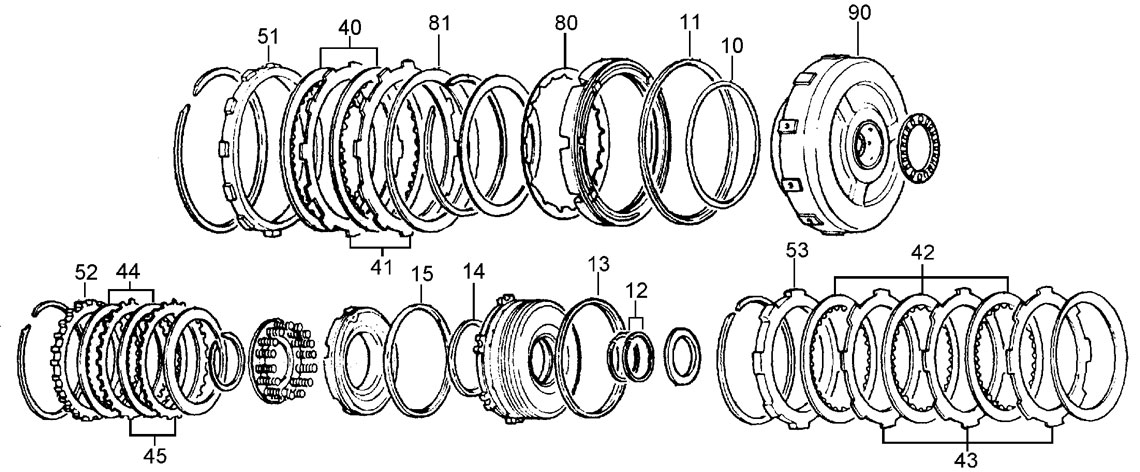

B
Reverse, Coast & Forward Clutches
43
44
45
42
51
40
52
90
81
80
53
13
10
12
14
11
15
41

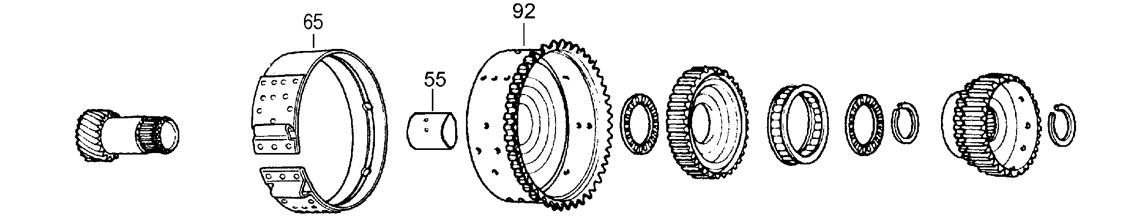

C
Band Drum & Sungear
55
92
65

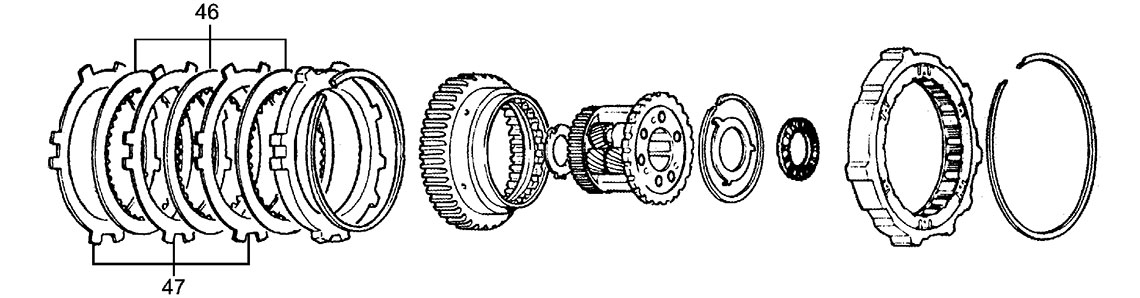

D
Low & Reverse Brake & Planet
46
47

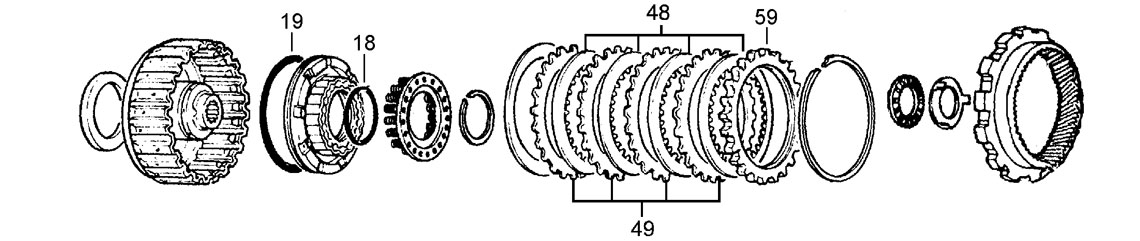

E
3-4 Clutch
48
49
59
18
19

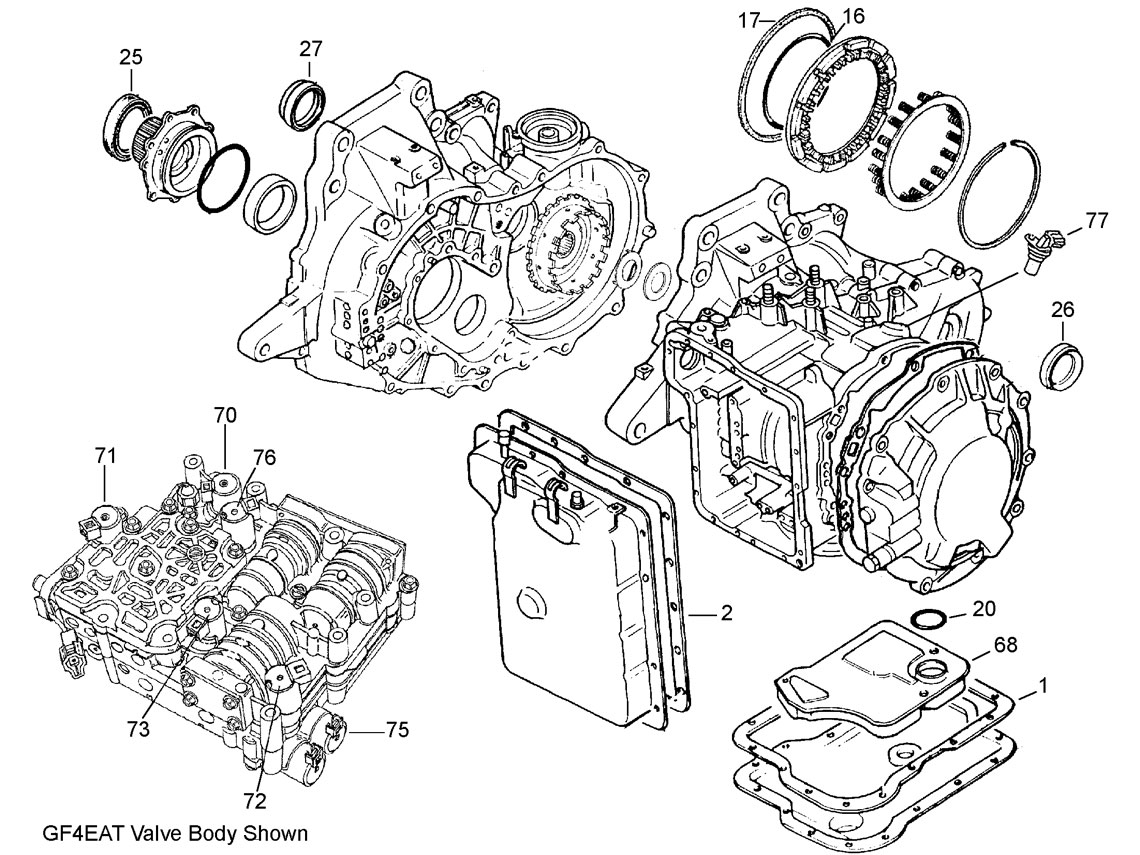

F
Valve Body, Case, Pans & Filter
76
72
25
26
75
27
2
68
77
70
71
73
17
1
16
20
overhaul kits
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 67000K | Overhaul Kit G4A-EL, G4A-HL | Transtec | 86-92 | 1 |
Kit | 67002K | Overhaul Kit GF4EAT | Transtec | 93-ON | 1 |
Kit | 67002KA | Overhaul Kit with Nickel Rings GF4EAT | Driveline | 93-ON | Alt |
gaskets
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 67124K | Valve Body Gasket Kit GF4EAT | 93-ON | 1 | |
1F | 67100 | Pan Gasket Cork Non Turbo | 86-ON | 1 | |
1F | 67101 | Pan Gasket Duraprene Non Turbo | 86-ON | Alt | |
1F | 67102 | Pan Gasket Turbo | 86-ON | 1 | |
2F | 67106 | Valve Body Cover Gasket Cork Non Turbo | 86-ON | 1 | |
2F | 67107 | Valve Body Cover Gasket Duraprene Non Turbto | 86-ON | Alt | |
2F | 67108 | Valve Body Cover Gasket Turbo | 86-ON | 1 | |
3A | 67110 | Pump Gasket | 86-ON | 1 |
rubber components
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 67199AK | Accumulator O Ring Kit for Aluminium Pistons | 86-E89 | 1 | |
Kit | 67199K | Accumulator D Ring Kit for Plastic Accumulators | L89-ON | 1 | |
10B | 67184 | Reverse Clutch Inner O Ring | 86-ON | 1 | |
11B | 67176 | Reverse Clutch Outer Lip Seal | 86-ON | 1 | |
14B | 67180 | Coast Clutch Inner Lip Seal | 86-ON | 1 | |
15B | 67182 | Coast Clutch Outer Lip Seal | 86-ON | 1 | |
16F | 67174 | Low & Reverse Clutch Inner O Ring | 86-ON | 1 | |
17F | 67176 | Low & Reverse Clutch Outer Lip Seal | 86-ON | 1 | |
18E | 67170 | 3-4 Clutch Inner O Ring | 86-92 | 1 | |
18E | 67171 | 3-4 Clutch Inner O Ring | 93-ON | 1 | |
19E | 67172 | 3-4 Clutch Outer D Ring | 86-ON | 1 | |
20F | 67162 | Filter to Valve Body O Ring | 86-ON | 1 | |
NI | 56162 | Input Shaft to Converter O Ring | 22.5 x 19.5 x 1.80mm | 86-ON | 1 |
seals
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
25F | 67200 | Converter Seal | 68 ID x 88 OD x 8.00mm | 86-ON | 1 |
25F | 67200A | Converter Seal | 86-ON | Alt | |
26F | 180210 | Axle Seal Lefthand | 35 ID x 56 OD x 9.00mm | 86-ON | 1 |
27F | 137240 | Transmissin to Transfer Case Seal 4WD | 48 ID x 67 OD x 9.00mm | 86-ON | 1 |
27F | 180210 | Axle Seal Righthand | 35 ID x 56 OD x 9.00mm | 86-ON | 1 |
27F | 67230 | Transmissin to Case Seal 4WD | 50 ID x 66.5 OD x 10.00mm | 86-ON | 1 |
NI | 67216 | Speedometer Adaptor | 8 ID x 16 OD x 6.00mm | 86-ON | 1 |
sealing rings
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 67250K | Sealing Ring Kit | 86-ON | 1 | |
12B | 67285 | Forward Clutch Inner Sealing Ring | 86-ON | 2 | |
30A | 67262 | Pump Sealing Ring Metal | 86-ON | 4 | |
NI | 67280 | Output Gear Shaft Metal | 86-ON | 2 |
friction plates
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 67302K | Friction Module Ford Escape (GF4EAT) | 01-ON | 1 | |
40B | 67313 | Reverse Clutch Wedge Teeth | 195 OD x 1.60mm x 58T | 86-87 | 2 |
40B | 67314 | Reverse Clutch Square Teeth | 195 OD x 1.60mm x 58T | 88-00 | 2 |
40B | 67315 | Reverse Clutch Square Teeth | 195 OD x 1.60mm x 32T | 01-ON | 2 |
42B | 67310 | Forward Clutch | 145 OD x 1.60mm x 48T | 86-ON | 3-4 |
44B | 67311 | Coast Clutch Wedge Teeth | 132 OD x 1.60mm x 44T | 86-87 | 2 |
44B | 67312 | Coast Clutch Square Teeth | 132 OD x 1.60mm x 44T | 88-ON | 2 |
46D | 67313 | Low & Reverse Clutch Wedge Teeth | 195 OD x 1.60mm x 58T | 86-87 | 3 |
46D | 67314 | Low & Reverse Clutch Square Teeth | 195 OD x 1.60mm x 58T | 88-ON | 3-5 |
48E | 67316 | 3-4 Clutch Grooved Lining | 117 OD x 1.60mm x 50T | 86-ON | 5 |
steel & pressure plates
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
41B | 67364 | Reverse Clutch | 180 ID x 1.65mm x 12T | 86-ON | 2 |
41B | 67374 | Reverse Clutch | 180 ID x 1.60mm x 32T | 93-ON | 2 |
43B | 67360 | Forward Clutch | 122 ID x 1.65mm x 8T | 86-92 | 3-4 |
43B | 67361 | Forward Clutch | 122 ID x 1.65mm x 32T | 93-ON | 3-4 |
45B | 67362 | Coast Clutch | 112 ID x 1.65mm x 32T | 86-ON | 2 |
47D | 67370 | Low & Reverse Clutch | 180 ID x 1.65mm x 15T | 86-ON | 3-5 |
49E | 67365 | 3-4 Clutch | 101 ID x 1.60mm x 16T | 86-87 | 5 |
49E | 67366 | 3-4 Clutch Non Turbo | 101 ID x 1.60mm x 30T | 88-92 | 5 |
49E | 67366 | 3-4 Clutch Undersize | 101 ID x 1.60mm x 30T | 93-ON | AR |
49E | 67367 | 3-4 Clutch Oversize | 101 ID x 3.30mm x 30T | 88-92 | AR |
49E | 67367 | 3-4 Clutch | 101 ID x 3.30mm x 30T | 93-ON | 4 |
49E | 67368 | 3-4 Clutch Turbo | 101 ID x 2.30mm x 30T | 88-92 | 5 |
49E | 67368 | 3-4 Clutch Oversize | 101 ID x 2.30mm x 30T | 88-92 | AR |
49E | 67368 | 3-4 Clutch Undersize | 101 ID x 2.30mm x 30T | 93-ON | AR |
51B | 67394A | Reverse Pressure Plate | 180 ID x 7.20mm x 32T | 86-ON | AR |
52B | 67392 | Coast Pressure Plate 3.85mm | 112 ID x 3.85mm x 34T | 86-ON | AR |
53B | 67390 | Forward Pressure Plate 5.30mm | 122 ID x 5.30mm x 16T | 86-ON | AR |
59E | 67398A | 3-4 Clutch Pressure Plate 4.30mm | 101 ID x 4.30mm x 30T | 86-ON | AR |
bushes
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 67400K | Bush Kit | 86-ON | 1 | |
52A | 67420 | Reverse Drum Support Bush | 86-ON | 1 | |
55C | 67424 | Band Drum Bush | 86-ON | 1 | |
NI | 67410 | Convertor Hub Bush 57mm O.D. | 57mm OD | 86-ON | 1 |
NI | 67412 | Convertor Hub Bush 61mm O.D. | 61mm OD | 86-ON | 1 |
NI | 68449 | Bush Servo Bore (G4A) | 86-ON | 1 |
thrust washers & bearings
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
60A | 67454A | Front Support Selective 1.2mm | 1.20mm | 86-ON | AR |
60A | 67454B | Front Support Selective 1.4mm | 1.40mm | 86-ON | AR |
bands
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
65C | 67502 | Band Turbo | 86-ON | 1 | |
65C | 67504 | Band (Excluding Turbo) GF4EAT | 93-ON | 1 |
filters
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
68F | 67550 | Filter 4 Bolt Holes 15mm Deep | 86-ON | 1 | |
68F | 67552 | Filter 3 Bolt Holes 25mm Deep | 86-ON | 1 | |
68F | 67554 | Filter 3 Bolt Holes 35mm Deep | 86-ON | 1 | |
68F | 67556 | Filter Plastic GF4EAT | 93-ON | 1 |
filter kits
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 67550K | Filter Kit 4 Bolt Holes 15mm Deep | 86-ON | 1 | |
Kit | 67552K | Filter Kit 3 Bolt Holes 25mm Deep | 86-ON | 1 | |
Kit | 67553K | Filter Kit Turbo | 86-ON | 1 | |
Kit | 67554K | Filter Kit 3 Bolt Holes 35mm Deep | 86-ON | 1 | |
Kit | 67556K | Filter Kit Plastic GF4EAT | 93-ON | 1 |
pistons
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 67570K | Plastic Accumulator Piston Kit (G4A) | 86-ON | 1 | |
NI | 67590 | Modified Servo Piston Seal Kit (GF4EAT) | 86-ON | 1 |
springs & one way clutches
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
80B | 67670 | Reverse Clutch Diaphragm Spring (0.83mm Thick) | 86-92 | 1-2 | |
80B | 67671 | Reverse Clutch Diaphragm Spring 1.66mm Thick | 86-ON | 1 | |
81B | 67673 | Reverse Clutch Waved Plate Modified to enable worn drum to be used | 86-ON | Alt |
electrical components
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
70F | 67712 | Pressure Control Solenoid | 93-ON | 1 | |
71F | 67712 | Lock Up Solenoid | 93-ON | 1 | |
72F | 67710 | Lock Up Control Solenoid | 93-ON | 1 | |
73F | 67700 | 1-2 Shift Solenoid | 93-ON | 1 | |
75F | 67704 | 3-4 Shift Solenoid Green Connector | 93-ON | 1 | |
76F | 67706 | 3-2 Downshift Solenoid Brown Connector | 93-ON | 1 | |
77F | 67734 | Input Speed Sensor GF4EAT (Turbine Speed Sensor) | 93-ON | 1 | |
NI | 67740 | Inhibitor Switch GF4EAT | 93-ON | 1 |
sundry parts
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 66770K | Pump Valve & Washer Kit GF4EAT | 93-ON | 1 | |
Kit | 67770K | Pump Spool Valve Kit | 86-92 | 1 | |
Kit | 67790K | TV Boost Valve Kit | 87-ON | 1 | |
Kit | 67792K | EPC Boost Valve Kit GF4EAT | 93-ON | 1 | |
NI | 67750 | Converter Seal Retainer | 86-ON | 1 | |
NI | 67785 | Speedo Drive Gear (25 Teeth) | 87-ON | 1 | |
NI | 67796 | Oversize Pressure Modifier Valve* Requires Reamer | 93-ON | 1 |
hard parts
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
90B | 67928 | Reverse Drum | 86-ON | 1 | |
92C | 67920 | Band Drum and Sungear Assembly Non Turbo | 86-ON | 1 | |
910A | 67910U | End/Pump Cover (G4A-EL) | 86-ON | 1 | |
NI | 67941 | Main Control Body, No Solenoids (GF4EAT) | 86-ON | 1 | |
NI | 67942 | Regulator Valve Body New | 20-ON | 1 | |
NI | 67954 | 2-3 Accumulator Electronic | 25 ID x 34 OD | 88-ON | 1 |
NI | 67962 | Bottom Stabiliser Mount 6 Cylinder | 88-ON | 1 |
fluids
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
NI | 49910 | Lubegard Red (10oz) | 86-ON | 1 | |
NI | 49999-04 | ATF DX III 4 Litre | 86-ON | AR |
