A
Torque Converter, Front Cover, Pump Drive Gear, Pump & Stator Support
![128A_A.jpg](https://www.alltranz.co.nz/media/transmissionsections/128A/128A_A.jpg?ver=)
200
204
105
152
B
1-3-5-6-7 C3 Clutch
![128A_B.jpg](https://www.alltranz.co.nz/media/transmissionsections/128A/128A_B.jpg?ver=20240705104104)
165
C

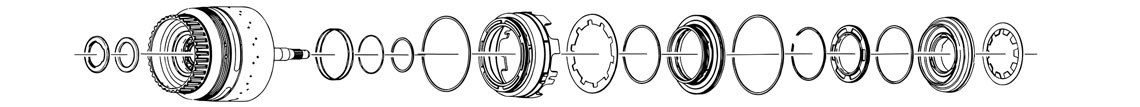

2-3-4-6-8 & 4-5-6-7-8-Rev Clutch Housing & Pistons
![128A_C.jpg](https://www.alltranz.co.nz/media/transmissionsections/128A/128A_C.jpg?ver=)
D

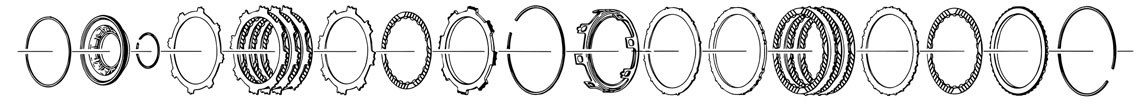

4-5-6-7-8-Rev & 2-3-4-6-8 Clutches
![128A_D.jpg](https://www.alltranz.co.nz/media/transmissionsections/128A/128A_D.jpg?ver=)
E

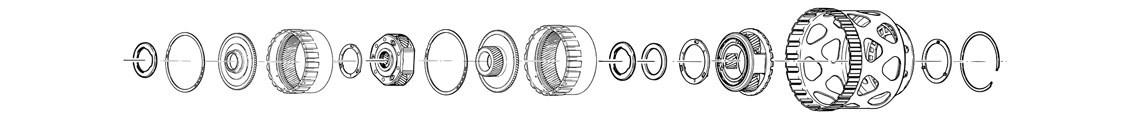

Direct/O.D. Internal Gear & Carrier, Input Internal Gear & Carrier
![128A_E.jpg](https://www.alltranz.co.nz/media/transmissionsections/128A/128A_E.jpg?ver=)
F

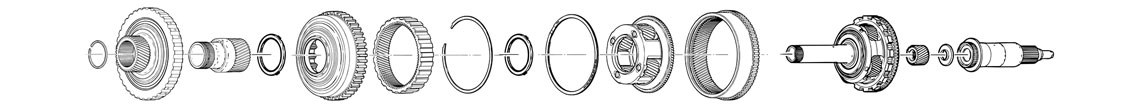

Input Sungear, Reaction Internal Gear & Carrier, Output Carrier & Output Shaft
![128A_F.jpg](https://www.alltranz.co.nz/media/transmissionsections/128A/128A_F.jpg?ver=)
G

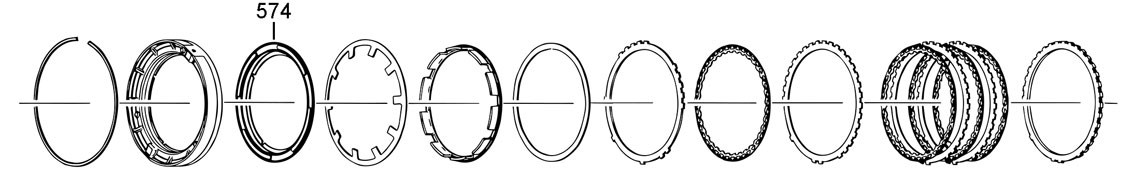

1-2-7-8-Rev Clutch
![128A_G.jpg](https://www.alltranz.co.nz/media/transmissionsections/128A/128A_G.jpg?ver=)
574
H

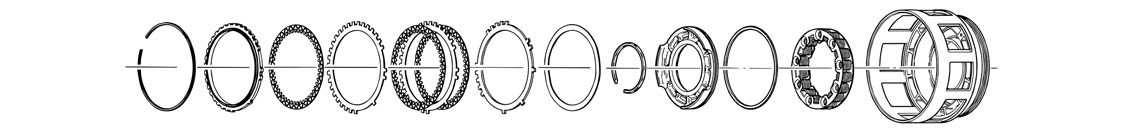

1-2-3-4-5-Rev Clutch
![128A_H.jpg](https://www.alltranz.co.nz/media/transmissionsections/128A/128A_H.jpg?ver=)
J

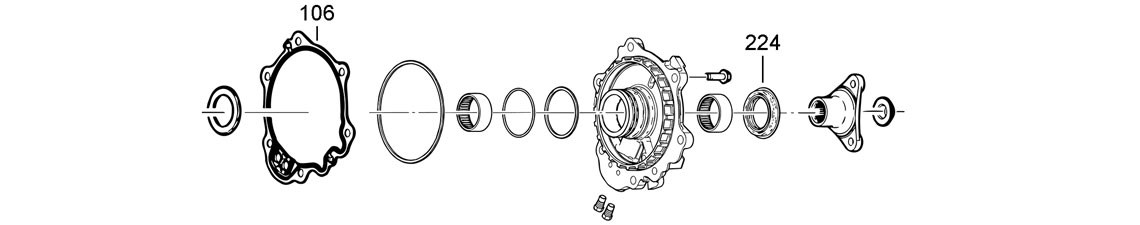

Extension Housing & Output Flange
![128A_J.jpg](https://www.alltranz.co.nz/media/transmissionsections/128A/128A_J.jpg?ver=)
224
106
K

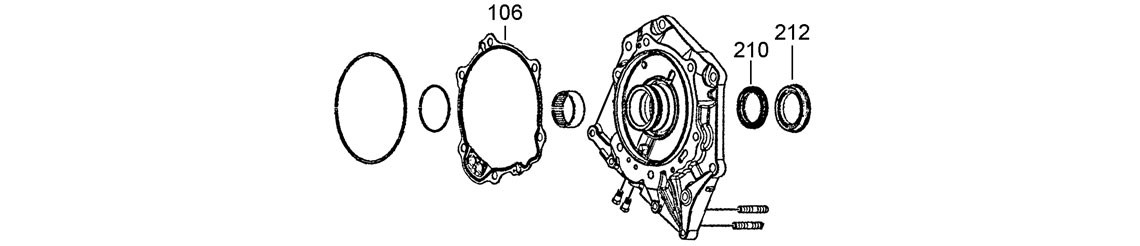

Adapter Housing 4WD
![128A_K.jpg](https://www.alltranz.co.nz/media/transmissionsections/128A/128A_K.jpg?ver=)
212
210
106
L
Main Casing, Valve Body, Oil Pan, Filter & Associated Components
![128A_L.jpg](https://www.alltranz.co.nz/media/transmissionsections/128A/128A_L.jpg?ver=20240506095443)
550
100
211
745
750
overhaul kits
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 128000K | Overhaul Kit with Pistons | Transtec | 14-ON | 1 |
Kit | 128002K | Overhaul Kit without Pistons | Transtec | 14-ON | 1 |
gaskets
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 128124K | Valve Body Gasket Kit | 14-ON | 1 | |
100L | 128100 | Pan Gasket | 14-ON | 1 | |
105A | 128105 | Pump Cover Gasket | 14-ON | 1 | |
106J | 128106 | Extension Housing to Case Gasket | 14-ON | 1 | |
106K | 128106 | Adapter Housing to Case Gasket | 14-ON | 1 |
rubber components
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
152A | 128152 | Pump to Case O Ring | 14-ON | 1 | |
165B | 32165 | Lock-up O-ring | 14-ON | 1 |
seals
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
200A | 128200 | Converter Seal | 57 ID x 89 OD x 9.5mm | 14-ON | 1 |
204A | 128204 | Pump Shaft Seal | 14-ON | 1 | |
210K | 128210 | Inner Adapter Housing Seal | 14-ON | 1 | |
211L | 35210 | Selector Shaft Seal | 12 ID x 19.2 OD x 5.00mm | 14-ON | 1 |
212K | 128212 | Rear Adapter Housing Seal | 14-ON | 1 | |
224J | 32220 | Extension Housing Seal, Booted | 49 x 68.80 x 10.30 x 36.80mm | 14-ON | 1 |
224J | 32224 | Extension Housing Seal | 48 ID x 68.8 OD x 10.30mm | 14-ON | 1 |
friction plates
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 128300K | Friction Module, BorgWarner | 14-ON | 1 | |
Kit | 128300KGPZ | Friction Module, Raybestos | 14-ON | 1 |
steel & pressure plates
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 128350K | Steel Clutch Pack Module | 14-ON | 1 |
pistons
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
574G | 128574 | Bonded Piston 1-2-7-8-R Brake Apply | 14-ON | 1 |
electrical components
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
745L | 128745 | Temp Sensor Harness & Sensor | 14-ON | 1 | |
750L | 127750 | Input / Output Speed Sensor | 14-ON | 1 | |
NI | 128740 | Internal Mode Switch | 14-ON | 1 |
sundry parts
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
Kit | 128760K | TransGo Pressure Regulator & Shuttle Valve Assembly | 14-ON | 1 | |
Kit | 128762K | Sonnax Pressure Regulator & Shuttle Valve Kit | 14-ON | 1 | |
Kit | 128764K | Oversized S4 Regulator Valve Kit | 17-ON | 1 | |
Kit | 32792K | Cooler Flow Bypass Delete Kit | 14-ON | 1 |
fluids
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
NI | 49991-01 | LUBEGARD COMPLETE FULL SYNTHETIC (946ml) | 99-ON | AR | |
NI | 49991-06 | Lubegard Complete Full Synthetic 5.7 Litre Pack | 14-ON | AR | |
NI | 49991-20 | Lubegard Complete Full Synthetic 20 Litre Pack | 14-ON | AR | |
NI | 49991-22 | LUBEGARD COMPLETE FULL SYNTHETIC (22.7L) | 99-ON | AR |
tools
NO | PART # | DESCRIPTION | SIZE | YEARS | QTY |
---|---|---|---|---|---|
NI | T-128764K | TOOL FOR 128764K | 17-ON | 1 | |
NI | T-135812K | Reamer for Shift Kit # 128800K | 14-ON | 1 |
